油气管道保护典型案例选登
《管道保护》编辑部：为了总结管道规划、建设、运行、应急等阶段开展管道保护工作的成功经验和问题教训，加强源头管理，预防和减少事故发生，保障管道安全运行。我们陆续推出一批油气管道保护典型案例，供广大读者学习参考，并结合工作中发生的重要事件，截取有借鉴意义的片段整理成案例，在《管道保护》和管道保护微信公众号上发表。来稿请注明：管道保护案例，邮箱：guandaobaohu@163.com。
道路施工与天然气管道交叉相遇保护案例
杭州—湖州天然气输气管道工程（以下简称杭湖线）全长约80 km，设计压力6.3 MPa，材质L450MB，外径813 mm，壁厚11.9 mm，管道埋深1.3 m，外防腐层采用三层PE普通级防腐，阴极保护采用强制电流保护方式，同沟敷设一根专用32芯光缆。2020年初，某企业拟新建一条出入厂区的道路，宽6 m，厚0.3 m，采用混凝土浇筑。该道路与杭湖线交叉相遇，拟以大开挖敷设方式施工，有可能影响杭湖线管道安全，需要增设箱涵对管道进行专门保护。做法
（1）根据《浙江省石油天然气管道建设和保护条例》规定，要求某企业委托第三方单位开展安全影响评估，完善管道保护专项方案，签订第三方施工安全协议，办理发改部门第三方施工行政许可手续。（2）开展施工安全技术交底，双方到施工现场测量管道、光缆路由和埋深。（3）委派专人在施工现场负责监护施工；巡线工每日巡线路过此地巡查；线路管理人员每天到施工现场检查落实管道保护专项方案情况。（4）防止管道上方泥土塌方导致光缆断裂，要求施工方提前准备松木桩备用；管道中心线两侧5 m范围内采用人工开挖；要求每隔3 m左右人工开挖一个探坑，准确核实光缆及管道位置。（5）箱涵长8 m、宽5 m，顶板厚0.3 m，边墙厚0.4 m，采用钢筋混凝土砌筑。首先在管道中心线5 m内采用人工开挖，一直挖至管道底部位置（图 1）；其次在管道中心线两侧各2.5 m处砌筑宽度为0.6 m的基础，然后在基础上砌筑箱涵边墙，边墙砌筑至管顶1.0 m时，采用细土回填压实（图 2）；最后在边墙上面砌筑箱涵顶板，箱涵施工结束。

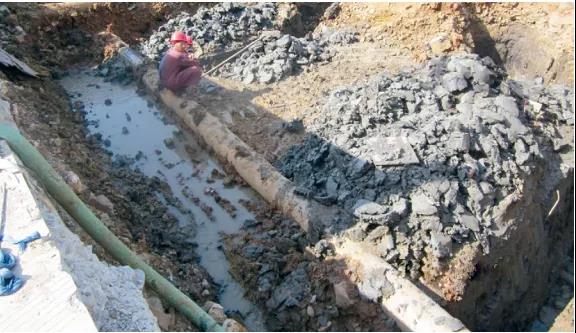

图 1 现场开挖

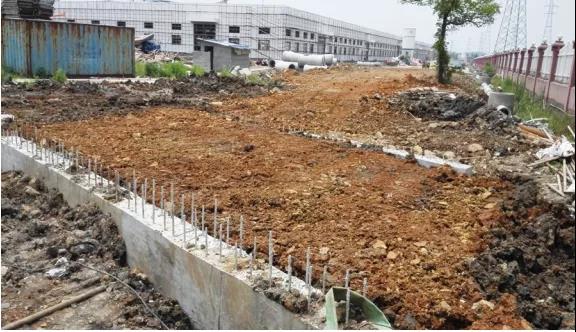

图 2 箱涵边墙施工完毕
启示
一是管道周边第三方施工必须合法合规，建设方要委托有资质的单位开展管道安全影响评价，施工单位必须具有施工资质条件，并及时办理行政许可手续。二是管道企业与施工方签订安全协议，开展安全技术交底、路由埋深复核告知、现场监护等工作，严格按照管道保护专项方案施工和实现双方工程安全。
